PLANO DE CONSTRUÇÃO DE UMA FRONTEIRA EM CASTRO MARIM.

Concurso público para a Elaboração do Estudo Prévio das Novas Instalações da Estação Fronteiriça do Guadiana. S.l. S.d.

De 32x25,5 cm. Com Folhas soltas com argolas e desdobráveis acondicionados em pasta de cartão.  Exemplar com todos os fólios do conjunto assinados a tinta.

Com 2 Volumes oblongos de 21,5x31,5 cm, e 27 plantas desdobráveis.

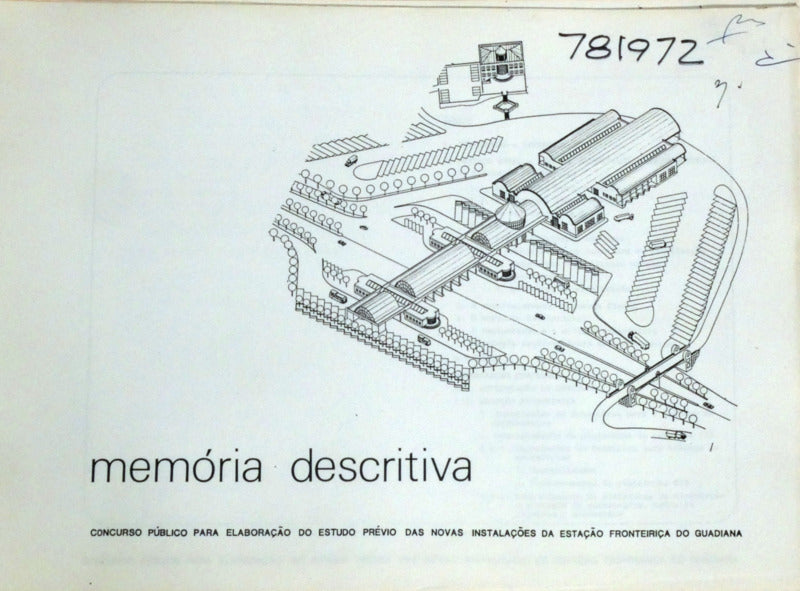

Os dois Volumes oblongos: Memória Descritiva. Com 157 folhas impressas apenas pela frente; Memória Descritiva (Anexos). Com cerca de 80 folhas impressas apenas na frente. Folhas soltas agrupadas com argolas plásticas e com capas em papel plastificado.

Desdobráveis soltos: Novas Instalações - Estudo Prévio: Planta de Conjunto (1/5000 + 1/2000), Planta de Trabalho; Estação Fronteiriça e Aquartelamento: Implantação, Plantas, Alçados e Cortes, Perspetiva, Cortes de Terreno 5, 6, 7; Aquartelamento: Plantas e Cortes, perspetivas; Conjunto Habitacional: Perspetiva, Planta e Perfis, Habitações Tipo; Estação Fronteiriça: Perspetivas Interiores, Perspetivas Exteriores; Traçado das Vias: Planta, Perfil Longitudinal; Via dos TIR: Perfil Longitudinal; Vias 1, 2, 3: Perfil Longitudinal; Vias, Perfis Transversais Tipo; Rede de Drenagem: Planta Esquemática; Rede de Abastecimento de Água, Planta Esquemática.
